Microesferas de vidrio para granallado según la norma aeronáutica AMS 2431/6C

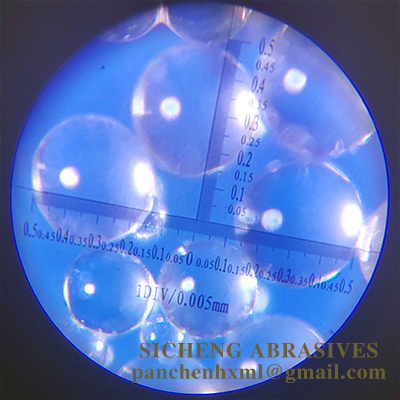

Las microesferas de vidrio para granallado, conformes a la norma aeronáutica AMS 2431/6C, son un material utilizado para el tratamiento superficial de piezas metálicas en la industria aeronáutica. Se trata de partículas esféricas fabricadas a partir de vidrio triturado, como vidrio plano y roto, que se funden y procesan a altas temperaturas. Estas microesferas se proyectan a alta velocidad sobre la superficie de la pieza mediante aire comprimido o fuerza centrífuga mecánica. El impacto de las microesferas genera tensiones residuales de compresión en la superficie, lo que suprime eficazmente la iniciación y propagación de grietas por fatiga, mejorando así la resistencia a la fatiga y a la corrosión. Las microesferas de vidrio para granallado cumplen con estrictos estándares de distribución de tamaño y redondez, lo que garantiza un efecto de granallado uniforme.
Características de las microesferas de vidrio para granallado AMS 2431/6C:
- Su composición química consiste en microesferas de vidrio de sodio y calcio de alta calidad, con un contenido mínimo de dióxido de silicio del 67%.
- El contenido de arsénico en el granallado de vidrio no deberá exceder las 75 ppm, y el contenido de plomo no deberá exceder las 100 ppm.
- Más del 90% de los gránulos de vidrio tienen una dureza de entre 500 y 550 HV o entre 515 y 575 Hk. También se puede utilizar como referencia un valor de 48 a 52 HRC.
- La densidad real no debe ser inferior a 2,3 g/cm³.
- Las partículas magnéticas no deben superar el 0,1% del peso original de la muestra.
- El granallado de vidrio con una superficie proyectada cubierta por inclusiones (incluidas burbujas) superior al 20 % no debe exceder el 10 %.
- Recubrimiento: Sin silano ni ningún otro material de recubrimiento.
Composición química:
| SiO2 | 71,0% |
| NaO2 | 14,0% |
| Fe2O3 | 0,1% |
| Al2O3 | 2,0% |
| MgO | 4,0% |
| Alto | 7,0% |
| Magnético | ≤0,1% |
| Otros | 0,016 |
Índice físico:
| Dureza | Escala de Mohs 6-7 |
| Peso específico | 2,5 g/cm³ |
| Densidad aparente | 1,6 g/cm³ |
| Índice reflectante | ≥1,5 |
| Redondez | ≥80,0% |
| Apariencia | microesfera transparente incolora |
Especificaciones de las perlas de vidrio para granallado según la norma aeronáutica AMS 2431/6C:
| Especulación. | Redondez %（≥） | Porcentaje de partículas irregulares (%) | Rango de partículas (malla) | Alcance de las partículas (µm) | Malla N.° 1 | Malla N.° 2 | Malla N.° 3 | CACEROLA | ||||
| 100% de paso de malla NO. | Tamaño de la malla (µm) | Mínimo 95% de malla que pasa NO. | Tamaño de la malla (µm) | Máximo 15% de retención de malla NO. | Tamaño de la malla (µm) | Máximo 5% de retención de malla NO. | Tamaño de la malla (µm) | |||||
| AGB-200 | 80 | 0,5 | 8-12# | 1700-2360 | 7 | 2800 | 8 | 2360 | 12 | 1700 | 14 | 1400 |
| AGB-170 | 80 | 0,5 | 10-14# | 1400-2000 | 8 | 2360 | 10 | 2000 | 14 | 1400 | 16 | 1180 |
| AGB150 | 80 | 0,5 | 12-16# | 1180-1700 | 10 | 2000 | 12 | 1700 | 16 | 1180 | 20 | 850 |
| AGB-100 | 65 | 3.0 | 14-20# | 850-1400 | 12 | 1700 | 14 | 1400 | 20 | 850 | 30 | 600 |
| AGB-70 | 65 | 3.0 | 20-30 libras | 600-850 | 18 | 1000 | 20 | 850 | 30 | 600 | 40 | 425 |
| AGB-50 | 70 | 3.0 | 30-40 libras | 425-600 | 25 | 710 | 30 | 600 | 40 | 425 | 45 | 35 |
| AGB-35 | 70 | 3.0 | 40-50 libras | 300-425 | 35 | 500 | 40 | 425 | 50 | 300 | 60 | 250 |
| AGB-30 | 70 | 3.0 | 45-60 libras | 250-355 | 40 | 425 | 45 | 355 | 60 | 250 | 70 | 212 |
| AGB-25 | 80 | 3.0 | 50-70 libras | 212-300 | 45 | 355 | 50 | 300 | 70 | 212 | 80 | 180 |
| AGB-20 | 80 | 3.0 | 60-80 libras | 180-250 | 50 | 300 | 60 | 250 | 80 | 180 | 100 | 150 |
| ABG-18 | 80 | 3.0 | 70-100# | 150-212 | 60 | 250 | 70 | 212 | 100 | 150 | 120 | 125 |
| AGB-15 | 80 | 3.0 | 80-120# | 125-180 | 70 | 212 | 80 | 180 | 120 | 125 | 140 | 106 |
| AGB-12 | 85 | 3.0 | 100-170# | 90-150 | 80 | 180 | 100 | 150 | 170 | 90 | 200 | 75 |
| AGB-10 | 90 | 3.0 | 120-200# | 75-125 | 100 | 150 | 120 | 125 | 200 | 75 | 230 | 63 |
| AGB-9 | 90 | 3.0 | 140-230# | 63-106 | 120 | 125 | 140 | 106 | 230 | 63 | 325 | 45 |
| AGB-6 | 90 | 3.0 | 170-325# | 45-90 | 140 | 106 | 170 | 90 | 325 | 45 | 400 | 38 |
Aplicación de la norma aeronáutica AMS 2431/6C para granallado con microesferas de vidrio:
Utilizado para el tratamiento superficial de álabes de motores de aviación, trenes de aterrizaje, revestimiento de aeronaves y otras piezas aeronáuticas, puede eliminar tensiones, aumentar la resistencia a la fatiga, mejorar la dureza superficial y la resistencia al desgaste, eliminar rebabas, mejorar la calidad de la superficie, etc.
